[R을 활용한 시각화] 4. ggplot2 (Box plot)

이번 포스팅에서는 ggplot2 패키지를 활용해서 다양한 Box plot을 그려보도록 하겠습니다.

​

1. 실습 데이터 정의

# Convert the variable dose from a numeric to a factor variable
ToothGrowth$dose <- as.factor(ToothGrowth$dose)
head(ToothGrowth)

<< Result >>

   len supp dose
1  4.2   VC  0.5
2 11.5   VC  0.5
3  7.3   VC  0.5
4  5.8   VC  0.5
5  6.4   VC  0.5
6 10.0   VC  0.5

이번에 사용할 데이터는 R에 내장되어 있는 ToothGrowth 데이터입니다.

분석을 위해서 cyl 변수를 factor 형으로 바꾸겠습니다. (0.5, 1, 2)

​

​

2. 패키지 불러오기

library(ggplot2)

library 함수를 통해 먼저 ggplot2 패키지를 불러왔습니다.

​

3. Box plot 꾸미기

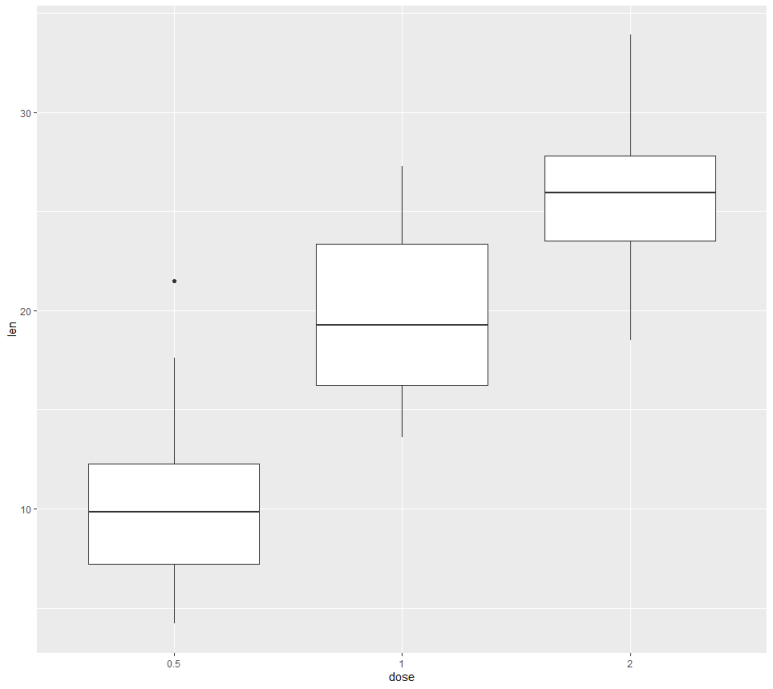

# Basic box plot
p <- ggplot(ToothGrowth, aes(x=dose, y=len)) +
  geom_boxplot()
p

​

가장 기본적인 Box plot입니다. geom_boxplot 함수를 통해 그릴 수 있습니다.

​

(1) Rotation

# Rotate the box plot
p + coord_flip()

coord_flip 함수를 통해 Bar graph와 마찬가지로 회전시킬 수 있습니다.

​

​

(2) Notched Box plot

# Notched box plot
ggplot(ToothGrowth, aes(x=dose, y=len)) +
  geom_boxplot(notch=TRUE)

notch = True 인자를 통해서, box plot의 모양을 바꿀 수 있습니다.

​

(3) Outlier shape

# Change outlier, color, shape and size
ggplot(ToothGrowth, aes(x=dose, y=len)) +
  geom_boxplot(outlier.colour="red", outlier.shape=8,
               outlier.size=4)

outlier.() 함수를 통해서, 이상치의 형태, 크기, 색깔을 조절할 수 있습니다.

​

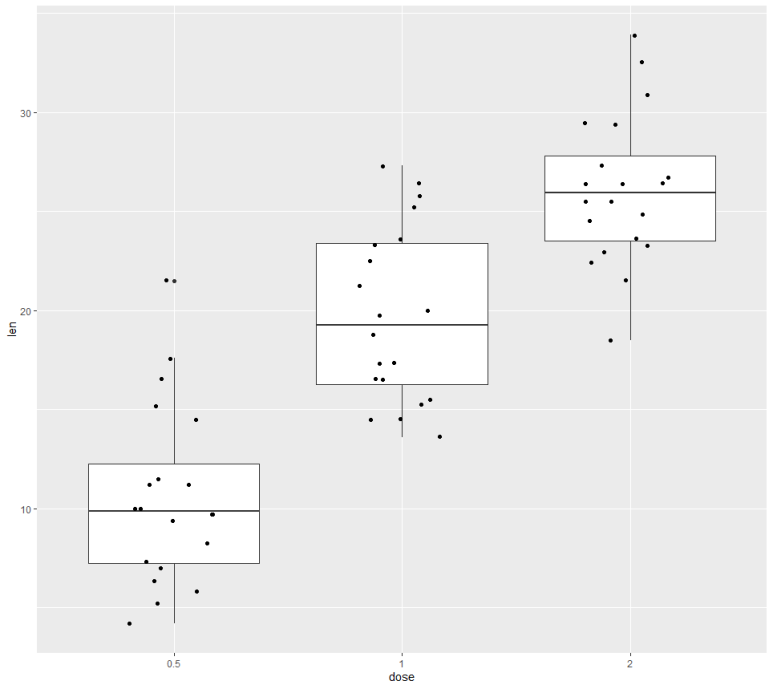

(4) Box plot with dots

# Box plot with jittered points
# 0.2 : degree of jitter in x direction
p + geom_jitter(shape=16, position=position_jitter(0.2))

geom.jitter 함수를 통해, 미리 그려놓은 boxplot 그래프에 dot들을 찍을 수 있습니다.

이 때, position_jitter는 dot의 크기를 나타냅니다.

​

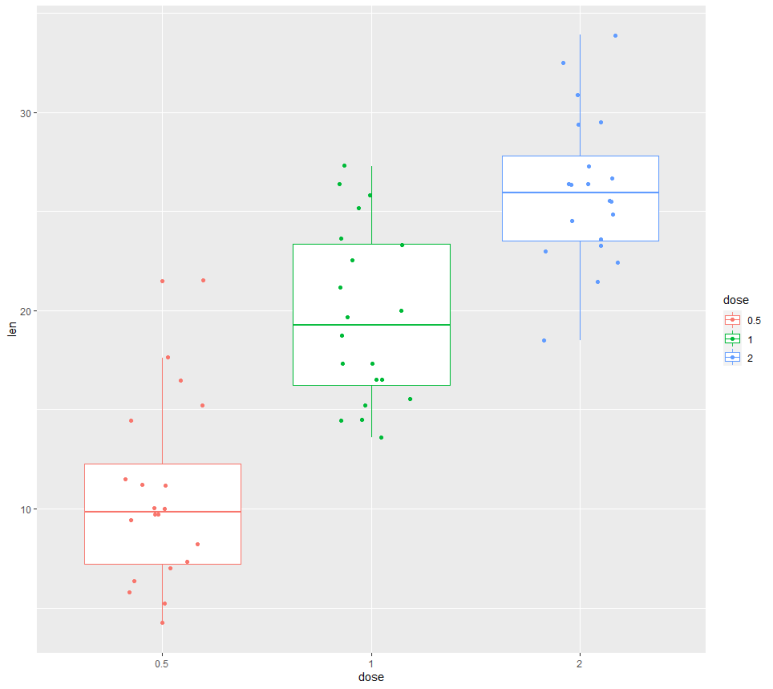

(5) Box plot with colors

# Change box plot line colors by groups
p<-ggplot(ToothGrowth, aes(x=dose, y=len, color=dose)) +
  geom_boxplot()
p + geom_jitter(shape=16, position=position_jitter(0.2))

color 인자에 group 변수를 넣어주시면, 위와 같이 box plot을 그릴 수도 있습니다.

# Change box plot colors by groups
p<-ggplot(ToothGrowth, aes(x=dose, y=len, fill=dose)) +
  geom_boxplot()
p + geom_jitter(shape=16, position=position_jitter(0.2))

fill 인자에 group 변수를 넣어주시면, 위와 같이 box plot을 그릴 수도 있습니다.

​

​

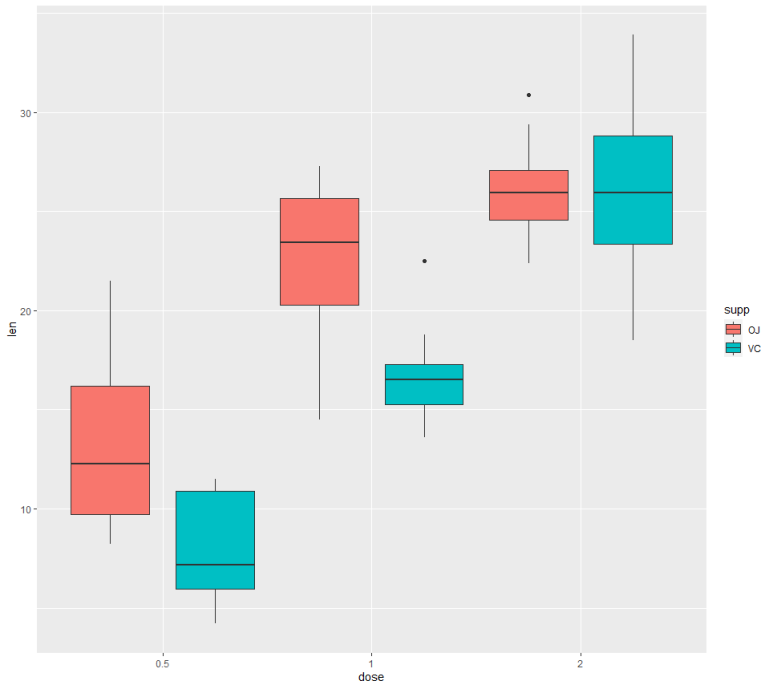

(6) Box plot from multiple groups

# Change box plot colors by groups
ggplot(ToothGrowth, aes(x=dose, y=len, fill=supp)) +
  geom_boxplot()

fill 인자에 사용되지 않은 다른 그룹 변수를 넣어주시면, 위와 같이 box plot을 그릴 수도 있습니다.

# Change the position
p<-ggplot(ToothGrowth, aes(x=dose, y=len, fill=supp)) +
  geom_boxplot(position=position_dodge(1))
p

position_dodge 인자를 통해 boxplot간의 거리를 조절할 수 있습니다.
